維修方式:

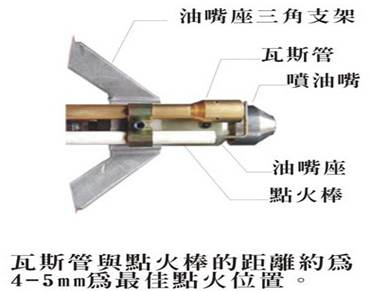

1. 更換噴油嘴.:(噴油嘴分大火噴油嘴及小火噴油嘴)

1. 使用符合尺吋之工具拆除噴油嘴

2. 依照規格裝上噴油嘴

2. 清潔噴油嘴:

1. 洗劑(可去除碳碴之洗劑)及毛刷

3 清潔點火棒:

1. 洗劑(可去除碳碴之洗劑)及毛刷

4 油嘴座三角架裂痕或斷裂

1. 請燃燒機廠商維修處理

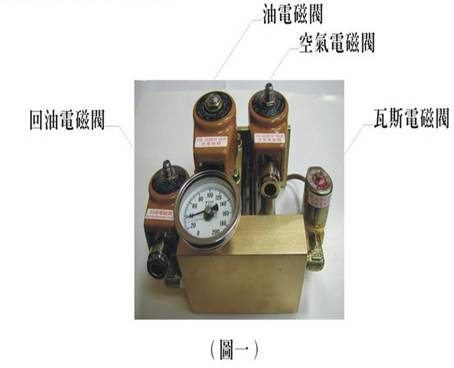

1. 回油電磁閥

1. 檢修線路或更新品

2. 拆除以符合尺吋之工具拆除之

2. 油電磁閥

1. 檢修線路或更新品

2. 拆除以符合尺吋之工具拆除之

3. 瓦斯電磁閥

1. 檢修線路或更新品

2. 拆除以符合尺吋之工具拆除之

4 空氣電磁閥

1. 檢修線路或更新品

2. 拆除以符合尺吋之工具拆除之

十、鍋爐保養維修解說:

１.燃燒機系統(一):

1.燃燒機系統(五)-燃燒機零件圖

型式I空氣噴霧式犁號lHM- 製造茵

l 1 空氣入D

2回油口 13嘖海獨

3入油口 I

14lt1i l1s燃燒頭i

5馬達 l6 控售l器

6風扇 17油．調節器

7油壓鑌 18點火變屋器

BIR斯這3 19點火電楫棒

9覿火孔 20油磁

lU加戀證珥瓦浙電磁閥

ll加溫控剛器2e空氣電碴扭月

備註

2. 鍋爐維修保養-維修組件(一)

馬達維修	1 軸承更換 1. 使用符合尺吋之板手.拆除馬達外蓋螺絲 2. 使用符合尺吋之螺絲起子.拆除後蓋 3. 拆下馬達後之散熱葉片 4. 取出外蓋後.拿出軸承 5. 使用軸承珠拆卸工具.拆卸軸承珠(記得位置記號) 6. 更換新軸承珠或軸承(軸承更換也須拆下軸承珠) 7. 組裝完成 2.馬達線圈: 1.請電機廠商處理
單柄閥門開關維修(雙口內牙式)逆止閥(雙口內牙式)	1. 更換閥門(以不維修為主) 1. 使用管板手兩支拆卸油令.讓其管路連接處分離(如管路距離不足情況下_ 2. 使用管板手.拆除單柄閥門開關 3. 使用貼布西魯纏繞立布管牙口處.多繞幾圈(約十五圈) 4. 使用管板手復回原狀 PS:逆止閥有方向性需注意
有法朗之閥門開關維修	1. 更換閥門(以不維修為主) 1. 使用 23 號板手兩支(固定管路不讓其因拆下閥而而落下) 2. 拆除舊閥門開關. 3. 拿出新墊片.裝置於兩端閥門孔處.並清除舊墊片不得有殘留墊片屑在其表面處 4. 固定鎖定.完成
管路裂縫維修	1.唯採用焊接處理. 2 更換管路(拆解方式和更換閥門開關一樣的工具) 1. 使用管板手兩支拆卸油令.讓其管路連接處分離(如管路距離不足情況下_ 2. 使用管板手.拆除管路 3. 使用貼布西魯纏繞立布管牙口處.多繞幾圈(約十五圈) 4. 使用管板手復回原狀
鼓風機葉片維修	1. 備用新品 2. 拆除固定板之固定螺母.並取出整組. 3. 把葉片和馬達軸承連結裝置鎖開後.取下葉片. 4. 依造拆解方式.返往組裝回去.完成

2.鍋爐維修保養-維修組件(二)

水位計維修

1. 電極感應探測頭無感應時.

1. 拆下電極感應探測頭固定座

2. 清潔電極感應探測頭之污垢

3. 組裝回去後.再測試其感應靈敏度

2. 電極感應探測火星無作動..唯有更換新品

3. 電極感應探測器線路斷裂

1. 找出斷裂處並且連結並做防火效果(工具:鉗子.電火膠帶及防水膠帶)

4. 水位計玻璃更換

1. 用符合尺吋板手拆下玻璃固定蓋.更換新品.依序鎖緊螺絲

5. 水位計玻璃清洗

1. 用符合尺吋板手拆下上部中間螺母.

2. 使用長條加擦拭布.伸入其孔裡.清潔玻璃面

3. 使用貼布西魯纚繞螺絲(約五圈至七圈)鎖緊

6. 水位計外觀裂痕

1. 唯有更換新品

2. 使用管板手.拆下管路之油令.

3. 使用 23 號板手拆下法朗螺母及螺絲

4. 解開電極式感應探測棒之線路

5. 拆下水位計.並把新品組裝上後

6. 依序返組裝完成.油令則須使用貼布西魯

7. 線路組裝回去.再做測試

泵浦

唯有更新品.

1. 使用符合尺吋之板手.拆除泵浦外蓋

2. 拆下馬達與軸承連結結構

3. 裝上新泵浦.和馬達軸承連結構鎖固後

4. 鎖上外蓋.完成..試機

皮帶輪(撲利)及皮帶

1. 皮帶更換.以不動皮帶普利及馬達期利為主.以符合皮帶尺吋規格為主.安裝完成

2. 皮帶盤(撲利)或馬達皮帶盤(撲利):拆下連結結構後.更換新品

2.

空氣壓縮機

1. 皮帶及皮帶盤(撲利)在上頁以有述說.不再列述

2. 馬達在上頁也己述說.不再列述

3. 氣缸整組更換

1. 準備新品或更換零件

2. 使用符合尺吋板手拆下連結結構及氣缸風管

3. 組裝回去

4. 單換氣缸

1. 準備新品或更換零件

2. 使用符合尺吋板手拆下連結結構及氣缸風管

3. 組裝回去

5.壓力錶..拆及裝.記得纚繞貼布西魯

錶

拆及裝..符合尺吋之板手

鍋爐大小火及壓力調節器維修

1. 線路問題

1. 線路無過電:檢查連結端線路.並查尋斷裂及無過電之處.

2. 調節器設定失準

2. 使用螺絲起子.微調調整螺母.以達設定值

3. 調節器無法作動.而非線路問題

1. 檢查是否卡垢所造成之問題.如是則是清潔

2. 如是調節器結構上問題.唯有更換新品

1. 拆除連結管路及線路.再組裝新品.完成.(記得貼布西魯)

人孔蓋及清掃孔維修

1. 人孔蓋

1. 墊片更換:依照人孔蓋形蓋採用橡膠墊片切割..再安裝回去

2. 螺母及螺絲崩牙:螺母則更換新螺母.以符合規格之螺絲.採取焊接方式處理.並且.要依照原來規格焊接定位.完成

3. 人孔蓋涵蓋面腐蝕:唯有補片及焊接處理

2. 清掃孔:

1. 墊片:更換新止卸帶

2. 螺絲螺母:更換新螺絲螺母

3. 固定蓋板:厚度五 MM 上圓片.並依造螺絲孔位鑽洞.再鎖上去

4. 清掃孔涵蓋面腐蝕:唯有焊接處理

鍋爐維修保養-維修組件(三)

電火眼

如發生故障而無法偵測火焰時.更換電火眼

1. 查出線路連接端.拆除後.更換新品.(須符合規格)

觀火窗玻璃

發生玻璃裂痕時.則更換玻璃.

使用.雙圓鉗子拆除固定彈片(雙圓)更換新玻璃後.再復原為原狀

安全閥維修

1. 安全閥調整壓力值(需有壓力操作合格證及安全閥設定合格證明)

1. 拆下蓋帽

2. 調整螺母.設定往下為承載壓力大.設定往上為承載壓力小

2. 突發噴卸(鍋爐壓力不足情況下)

1. 彈簧或檔塊卡污垢.拆下蓋帽.使用風槍噴吹.(須鍋爐無壓力情況下維修)

3. 突發噴卸或檔塊無阻擋功用

1. 安全閥彈簧彈性疲乏.(唯有送修.或調整螺母)

2. 檔塊卡垢(清除檔塊上的污垢)

4. 安全閥閥座及法耳裂痕或

1. 唯有使用焊接處理方式處理

耐火磚及耐火泥

重新塗抹及披上耐火泥及耐火磚

管與彎頭和油令御接方式

裁需要的長度及規格

長管牙處纏上貼布西魯(25—30 圈)御接到彎頭.

長管另端牙處纏上貼布西魯(25—30 圈)御接到油令母頭處

用貼布西魯量測油令的墊片放置處尺吋

再用貼布西魯纏繞手指約 20-25 圈的圓形環

把其圓形環固定在油令墊片放置處固定好

油令公頭另端固定在另根管路上(其管路也需纏上貼布西魯(25—30)完成後

使用管板手兩支.依續鎖緊

1. 先鎖管與彎頭固定好後

2. 再鎖油令

3. 鎖緊測試是否有卸漏現象

2.鍋爐維修保養-維修組件(四)

母管與立布管接法

1. 立布管牙處纏上貼布西魯(25—30)

2. 御接於母管後.使用管板手鎖緊

管的御接方法

1. 管所需要使用貼布西魯纏上貼布西魯(25—30)

2. 切管的尺吋要量測母管的深度 2.5CM 左右(切管時需要計算含算在內)

3. 對於管的規格及尺吋和種類.會在本冊多做說明.在此簡略訴說

加藥機

1. 無法加藥時.

1. 可能是空抽或管內有壓力.須拆除固定鎖頭後.讓其空氣卸出

2. 控制頭無法做動

1.唯有更換控制頭

3.線路斷裂

1.連接

爆發門

1. 當無阻擋功用時.則需更換彈簧及調整螺母

2. 當檔塊毀圓時.則更換檔板

鍋爐外觀

1. 包覆保溫棉材料.(重新包覆_

2. 蓋板包覆(重新包覆

3. 鋼材裂痕(唯有請廠商處理

控制箱

1. 指示燈燈泡更換(符合規格)

2. 保險絲更換(符合規格)

3. 電磁閥及開關(符合規格並採用三用電錶量測 A 值是否負載)

4. 繼電器(符合規格)

1. 維修方面.如能自己處理.則讓處理.如無法處理時.則請廠商處理

2. 維修工具:1.管板手(大、中、小各二支)

2. 板手(23 號、.12 號,、10 號、.14 號.、17 號、19 號)及人孔蓋專用板手(己有自製)

3. 螺絲起子(1 號、3 號、5 號)

4. 貼布西魯

5. 電線膠帶

6. 其他

2.鍋爐維修保養-維修組件(五)

保養-電火眼

1. 清潔電火眼感應頭

1. 使用風槍吹與感應頭.讓其灰塵及粉塵飛離.

2. 使用不易刮傷之擦拭布擦拭感應頭

保養-噴油嘴

1. 清潔噴油嘴噴油孔

1. 使用柴油及花灑器.噴灑於油嘴噴油孔.

2. 使用牙刷慢慢把其柴油垢及碳碴擦拭.

3. 使用油針通孔.讓其卡垢物脫離

4. 使用不易刮傷之擦拭布擦拭噴油嘴外表

2. 大小噴油嘴孔需一一清洗

保養-點火棒

1. 使用柴油及花灑器.噴灑於點火棒上

2. 使用毛刷刷洗點火棒.

3. 使用不易刮傷之擦拭布擦拭點火棒頭.

4. 量測點火棒與噴油嘴距離(使用量測片量測.依燃燒機之點火棒距離為主)

5. 檢測點火作用是否有產生火花

保養-觀火窗

1. 使用風槍吹往觀火窗固定蓋

2. 使用螺絲起子拆開固定螺絲

3. 使用風槍吹往觀火窗玻璃內側.讓其粉塵吹走

4. 使用不易刮傷之擦拭布擦拭觀火窗玻璃

5. 檢查固定玻璃固定件是否穩定不易脫落

6. 上蓋等送風機組完成保養後.再鎖上上蓋

保養-送風機組

1. 打開馬達電線盒外蓋.使用風槍吹往電線蓋裡.讓其灰塵飛去

2. 檢查電線盒裡之電線連接是否正常

3. 使用風槍吹往馬達主體讓其粉塵飛去.並轉動馬達.是否有異音.

4. 使用風槍吹住風葉.讓其卡在風葉上之粉塵灰塵吹離

5. 檢查葉片是否有變形或者異狀

6. 使用風槍吹往風門檔板讓其卡在檔板上之灰垢吹離.

7. 並檢查檔板轉動是否異常.與風門調節器保養一起完成

8. 完成後.蓋上上蓋並鎖上上蓋之固定螺絲

十一、鍋爐保養解說:

１.燃燒機系統保養(一):

保養-風門調節器

1. 打開風門調節器外蓋

2. 檢查線路是否連接好.並使用風槍吹往齒輪及馬達讓其灰塵飛離

3. 抺上微微輪滑油.並檢查齒輪是否斷齒.

4. 檢查控制桿作動是否正常

保養-瓦斯電磁閥及空氣電磁閥

1. 檢查瓦斯電磁閥及空氣電磁閥.連接線路是否正確或脫離

2. 檢查瓦斯電磁閥及空氣電磁閥.連接口是否有卸漏現象(如有須重新安裝.使用新的貼布西魯纏繞後.再鎖緊回連接孔上

3. 檢查外觀有無毀損

保養-燃燒機燃料鍍鋅軟管管及空氣風鍍鋅軟管

1. 檢查其管是否有裂痕及斷裂現象.如有更換同規格之尺吋及接頭尺吋之新管

保養-油量調節器

1. 檢查外觀及鎖固螺絲螺母是否鬆脫.並用不易刮傷之擦拭布擦拭乾淨

保養-燃燒機外觀

1. 使用不易刮傷之擦拭布擦拭其表面.

保養-高壓變電器

1. 檢查線路是否有脫落.並使用三用電錶量測其電壓

保養-燃燒機閥門開關

1 檢查閥門連結座是否有漏氣或漏掖現象

2.檢查閥門開關是否不易開關..

保養-燃燒機壓力錶

1. 檢查連接座是否有漏液現象.

2. 檢查錶指針作動是否在歸零之位置

保養-空氣壓縮機

1. 檢查馬達運轉是否正常.並用不易刮傷之擦拭布擦拭表面

2. 檢查皮帶及皮帶輪(撲利).檢查連結固定裝置有無鬆動

3. 檢查氣缸頭及氣缸風管有無正常

4. 檢查集氣瓶有無裂痕

5. 檢查壓力錶指針有沒有歸零

6. 檢查空氣壓縮機潤滑油是否充足(一年需更換空氣壓縮機專用潤滑油)

7. 更換空氣濾棉.並且使用風槍讓其過濾蓋內外部之灰塵飛離.並擦拭乾淨(鍋爐換水.濾棉併換)

8. 檢查連結至燃燒機系統之風管其接頭及管路是否需要更換及是否需重新更換新的貼布西魯

保養-瓦斯桶(點火供應之燃料)

1. 檢查瓦斯閥門的閥門嘴其橡皮塊

2. 檢查瓦斯至燃燒機系統之供氣管是否有裂痕

3. 檢查閥門安全裝置作動有沒有正常

保養-供應點火燃料(瓦斯桶)閥門

1. 測試安全置:按壓.是否鬆動

2. 保養則檢察出口處是否有異物阻塞.及橡皮墊是否變形

１.燃燒機系統保養(二):

2.

保養-鍋爐換水

1,鍋爐換水約一個月或二個月進行鍋爐換水流程(依現場使用情況及鍋爐運轉時數決定更換鍋爐水的保養時間)

2. 鍋爐當隔天確定要更換鍋爐水時.前一天即可先行緩慢排水及蒸汽.讓其鍋爐壓力及溫度降低.並讓爐體溫度降低.不易受到冷水突然衝擊時.造成不必要之傷害

3. 鍋爐換水.須先開啟水塔送水之抽水馬達(鍋爐換水量約需二桶水塔之水量也包含熱回收桶之水量)

4. 確認爐體溫度在常溫.才能進行供水動作.免得發生冷熱效應.(可使用溫度雷射槍量測表面溫度.如高於 50 度則先暫緩)

5. 鍋爐換水.須先清洗爐底之水垢及殘渣.可採用抽水泵浦返覆抽水及排水.讓其水垢及殘渣排出爐外.看其排出之水色及殘留物.

6. 採用反覆之抽水泵浦之抽排次數.並觀察排出的爐水己轉清澈及並無含渣.即算完成鍋爐換水之動作

7. 關閉底部排放閥(慢開閥及快開閥)

8. 關閉水位計排放閥(全都關閉)

9. 打開空氣排放閥

10. 開啟兩台抽水泵浦.進行供水動作(採取自動進水)

11. 等待鍋爐之水位供給至正常水位.並觀察水位計之水位

12. 鍋爐水換水之動作完成.

13. 添加碳酸鈣兩包於粉末填裝桶裡.並於水和在混合後.使用抽水泵浦.讓其碳酸鈣水抽入爐裡.以備保養動作

保養-人孔蓋

當鍋爐排水後.其壓力降底.可使用板手鎖固其固定螺母.並檢查墊片是否有卸漏.當鍋爐開始運轉時.須注意其墊片是否漏氣.

保養-清掃孔

1. 拆除其固定螺絲及螺母及固定蓋拆下.

2. 用其水管御接水.往清掃孔裡掃水.讓其水垢隨著排放出去(此步驟在鍋爐換水當下可進行)

3. 清洗完畢後.需更換新墊片(石棉墊片.並符合尺吋規格)

4. 鎖固固定固定螺絲及螺母(依造鎖固順序.讓其平均鎖固平均)

保養-管路及法朗和彎頭等裡頭水垢以及旋塞閥之水垢

1. 如是法朗.把其螺絲及螺母拆除.並把其舊墊片去除並不能有殘渣在其表面.而拆除後需更換新墊片

2. 管內及彎頭及油令斥卸方法為.

1. 油令先行拆卸全開後.

2. 再依續拆除管路.並且回復時需更換新之貼布西魯.

3. 在油令處.其墊片放置處.需使用符合油令之半徑的貼布西魯作圓形環並固定在其油令處後.再依續使用管板手鎖固其管件

3. 清洗水垢方式.則可使用小鑽機磨除水垢.其管內則需使用長形桿延伸磨除其水垢..如無方法則採用更換新管(但需有攻牙機攻牙)

4. 也可採用塩酸方式浸洗.但有害於環境及人身安全

5. 可用高壓清洗機沖洗旋塞閥口處.讓其水垢脫離結構.

6. 可用鐵刷刷洗.

7. 拆除後的管路.需更換新的貼布西魯及墊川

鍋爐換水及管路及人孔蓋和手孔清掃孔保養(一):

3.

保養-鼓風機

1. 使用風槍吹離馬達主體上之垢物

2. 拆下固定鼓風機座之固定螺絲螺母

3. 使用風槍吹離葉片上的垢物

4. 檢查葉片是否變形及彎曲

5. 轉動鼓風機馬達是否順暢

6. 拆開馬達線座並使用風槍吹離其垢物.並檢查線路有無脫離現象

7. 查看其固定座上之填隙墊片是否需要更換.如需則更換新之填隙墊片

8. 鼓風機固定回原位.並鎖緊

9. 檢查螺絲螺母是否需要更換

保養-煙囪清掃孔

1. 拆除煙囪清掃孔固定蓋及

2. 檢查填隙墊片是否需要更換.如需更換則更新

3. 使用工具把其煙囪裡之污垢清除之

4. 組裝回去.並檢查螺絲螺母是否需要更換

保養-軟水機

1. 加入適當之鹽量於鹽水桶(約 5 公斤鹽量)並攪拌混勻後

2. 開啟控制器上之軟水機清洗步驟.開始運行

3. 大約二個鐘頭完成

保養-日用油槽

1. 使用不刮傷之擦拭部擦拭外觀

2. 拆下油位計外蓋.使用風槍吹離垢物.確認端子無異狀及線路無異狀後.再鎖上上蓋

3. 檢查加溫器線路並擦拭乾淨

4. 檢查抽油泵浦線路連接及擦拭外觀.並抺上薄油讓其軸承及軸承珠潤滑

5. 清洗油濾網

保養-抽水泵浦

1. 使用不刮傷之擦拭部擦拭外觀

2. 檢查馬達線路及軸承及空轉是否有異音

3. 檢查泵浦轉動有無異常

4. 抹上薄油.讓其軸承及軸承珠能潤滑

保養-水錶

1. 使用不刮傷之擦拭布擦式水錶錶面

2. 檢查水錶轉針及數字是否正常轉動

3. 檢查閥門開關是否正常

4. 檢查管路是否有漏液現象

鼓風機及煙囪清掃孔及軟水機和日用油槽和抽水泵浦(油路系統)保養:

4.

保養-壓力調節器

1. 表面擦拭乾淨.並拆下其外蓋.

2. 使用風槍吹離內部灰塵

3. 檢查端子是否正常

保養-大小火調節器

1. 表面擦拭乾淨.並拆下其外蓋.

2. 使用風槍吹離內部灰塵

3. 檢查端子是否正常

保養-壓力錶

1. 檢查連接處是否卸漏.並是否需要更換貼布西魯

2. 檢查錶壓力指針是否歸零

保養-虹吸管

1. 在此為壓力調節器及大小火調節器和壓力錶之虹吸管連結處

2. 檢查連結處是否需要更換貼布西魯及是否有卸漏現象

保養-安全閥

1. 唯有檢查閥座是否有卸漏及是否需要更換墊片.並使用風槍吹離安全閥內之灰垢

2. 試拉其安全閥拉桿其應力是否足夠(不用全拉)

保養-水位計

1. 檢查閥門開關作動及開啟關閉是否能關閉及開啟

2. 檢查水位計觀視窗之玻璃是否有卡垢(如有.使用長條狀及綁上細布(不刮傷之擦拭布).

3. 開啟水位計上部清洗螺絲.把其長條狀伸入水位計裡.慢慢的擦拭把其玻璃表面之雜質清除.並再使用新的貼布西魯纏繞螺絲並鎖緊

4. 拆下水位計電極感應固定蓋.把其感應棒之感應頭用水砂紙磨除感應頭之水垢

5. 檢查連接電極端子

6. 連接線路.固定好鎖固.再測試水位計感應探測頭是否正常.

7. 當鍋爐換水後.補水後看其水位計之

1. 低水位時警報器是否作動

2. 達到高於低水位時.是否正常持續供給水

3. 達到正常水位時.其是否停止

8. 測試完成.其水位計保養也完成

保養-控制箱

1. 檢查端子及指示燈

2. 檢查電磁閥及 NFB

3. 檢查保險絲及控制控制開關

4. 使用風槍把其灰垢吹離

1. 保養工具:

1、不刮傷之擦拭布.2、柴油.3、板手 4、管板手.5、花灑器.6、墊片

7、.填隙墊片.8、小電鑽機及磨石 9、電動強力噴水機 10、水砂紙 11、螺絲起子.12、貼布西魯

壓力及大小火和壓力錶和安全閥和水位計保養:
