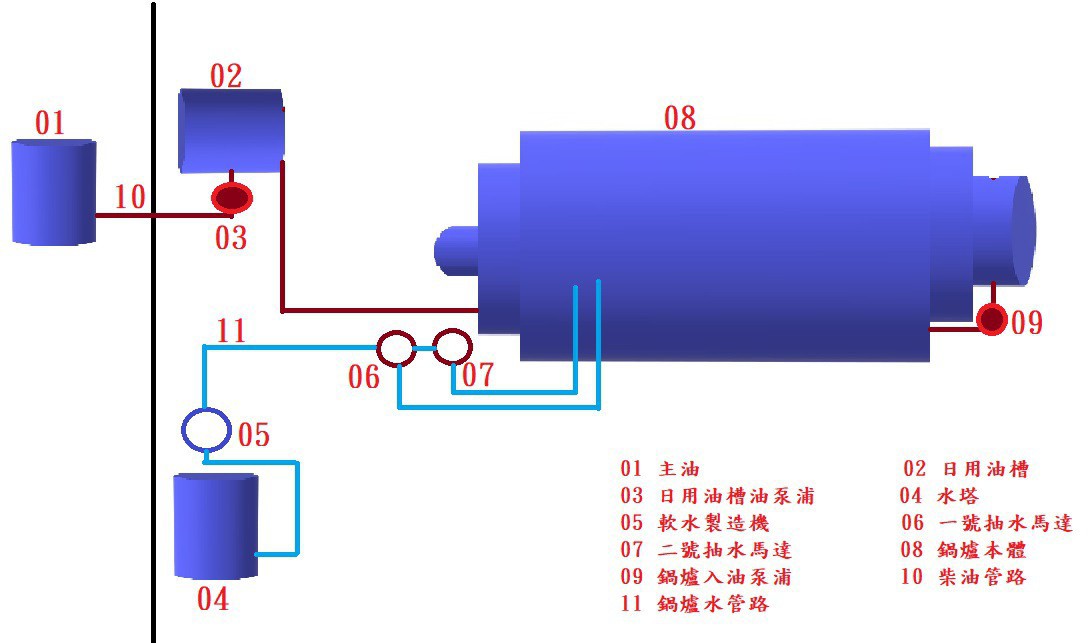

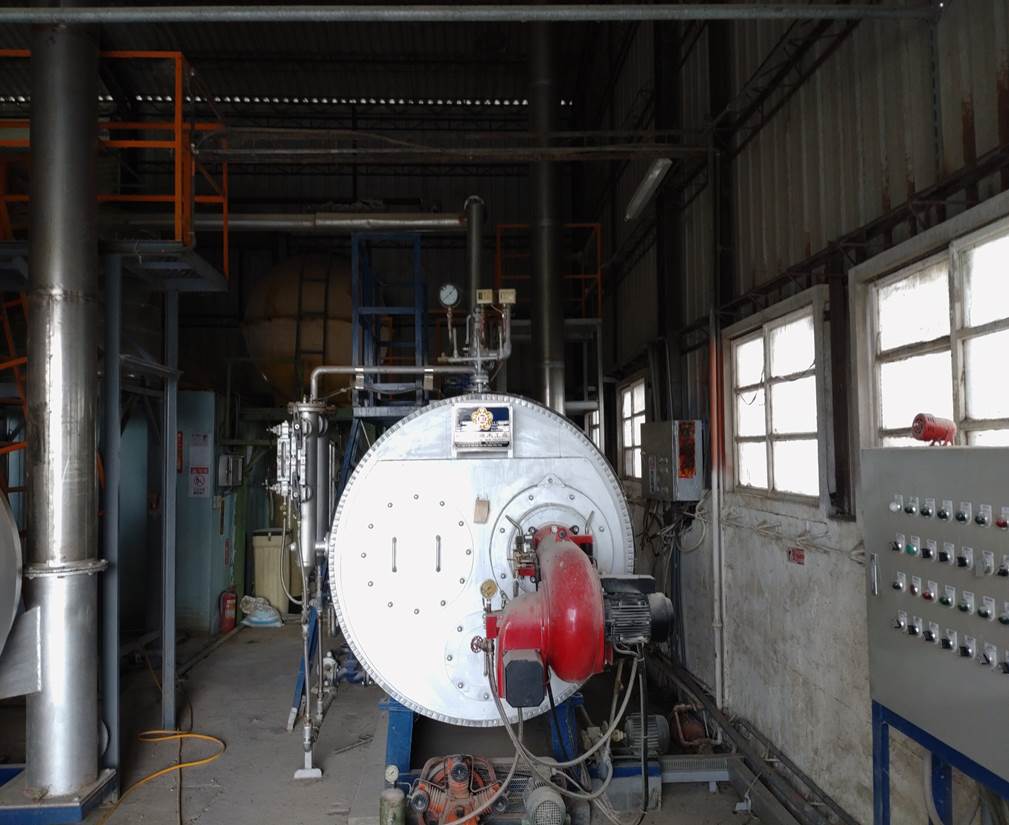

一、柴油鍋爐系統分配圖

農豐實業有限公司-柴油鍋爐-操作手冊



二、柴油各部配件名稱

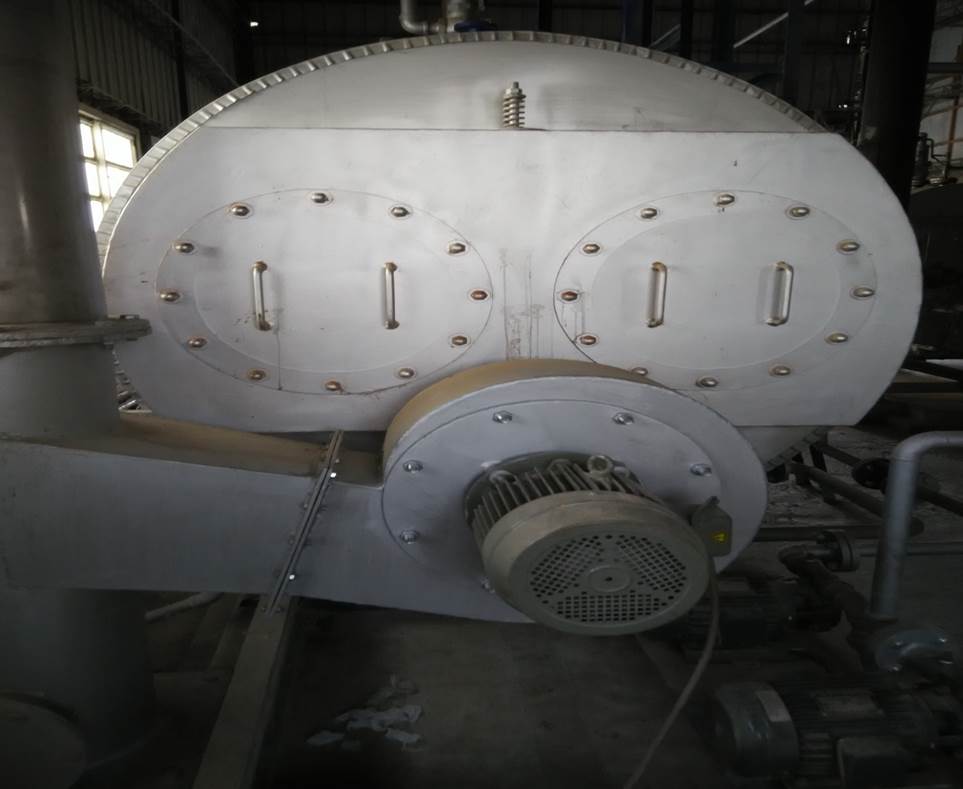

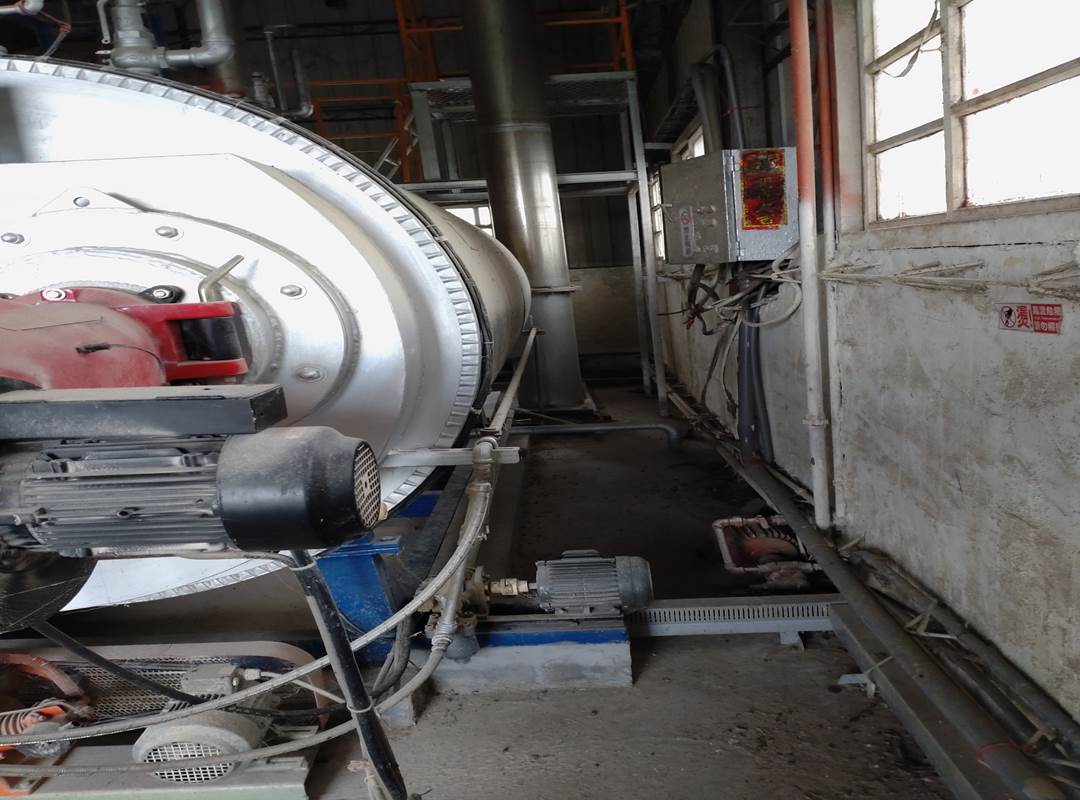

１、鍋爐左側主體

２、鍋爐右側主體

３、鍋爐後側主體


４、鍋爐前側主體


５、鍋爐上部主體


６、鍋爐底部主體

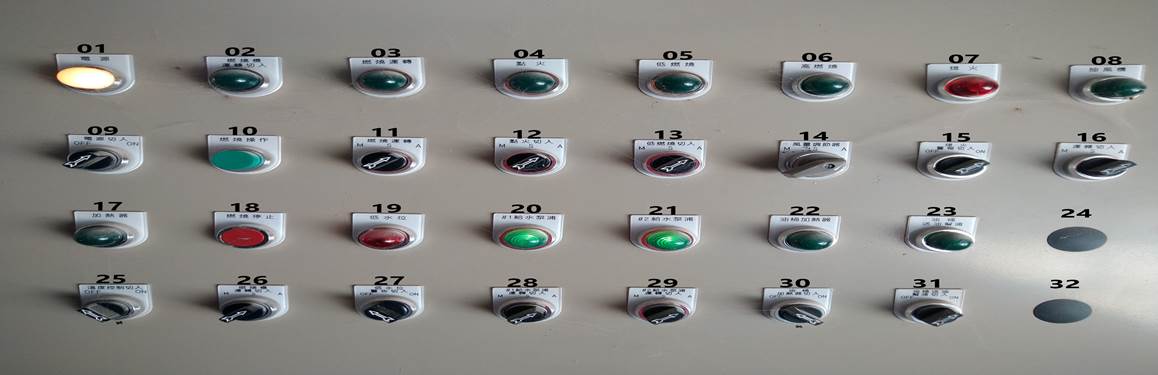

三、控制箱開關鍵名稱 １.控制箱位置標明解說






編號

開關名稱

按鍵種類

編號

開關名稱

按鍵種類

編號

開關名稱

按鍵種類

01

電源指示燈

指示燈

02

燃燒機運轉切入指示燈

指示燈

03

燃燒運轉指示燈

指示燈

04

點火指示燈

指示燈

05

低燃燒指示燈

指示燈

06

高燃燒指示燈

指示燈

07

熄火指示燈

指示燈

08

抽風機指示燈

指示燈

09

控制箱主電源切入

2P 按鍵開關

10

燃燒操作按鈕

按鍵式

11

燃燒運轉開關

3P 按鍵開關

12

點火切入開關

3P 按鍵開關

13

低燃燒切入開關

3P 按鍵開關

14

風量調節器開關

3P 按鍵開關

15

熄火警報切入開關

2P 按鍵開關

16

抽風機運轉切入開關

2P 按鍵開關

17

加熱器指示燈

指示燈

18

燃燒停止開關

按鍵式

19

低水位指示燈

指示燈

20

1 號給水泵浦指示燈

指示燈

21

2 號給水泵浦指示燈

指示燈

22

油桶加熱器指示燈

指示燈

23

油桶送油幫浦指示燈

指示燈

25

溫度控制切入開關

2P 按鍵開關

26

燃燒機運轉切入

3P 按鍵開關

27

低水位警告切必開關

2P 按鍵開關

28

1 號給水泵浦轉切入

3P 按鍵開關

29

2 號給水泵浦運轉切入

3P 按鍵開關

30

油桶加熱器切入

2P 按鍵開關

31

油桶送油幫浦切入

2P 按鍵開關



備註 24&32

為備用開關孔

因而不列入於左表


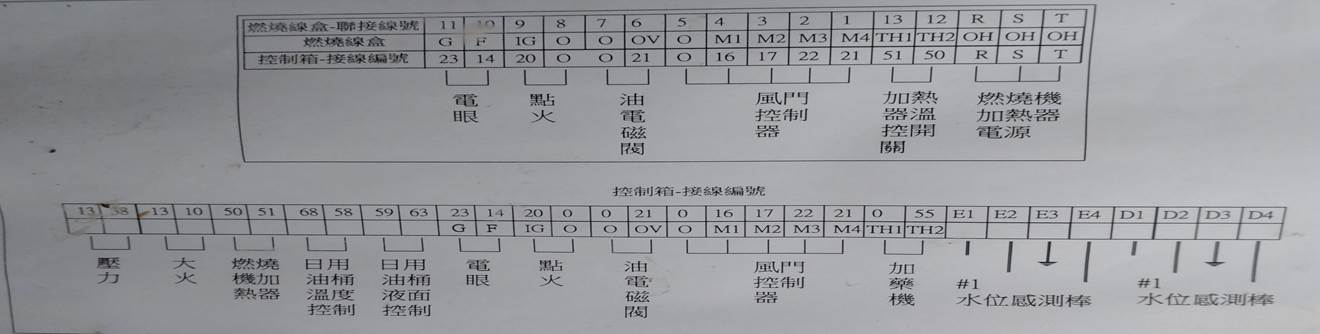

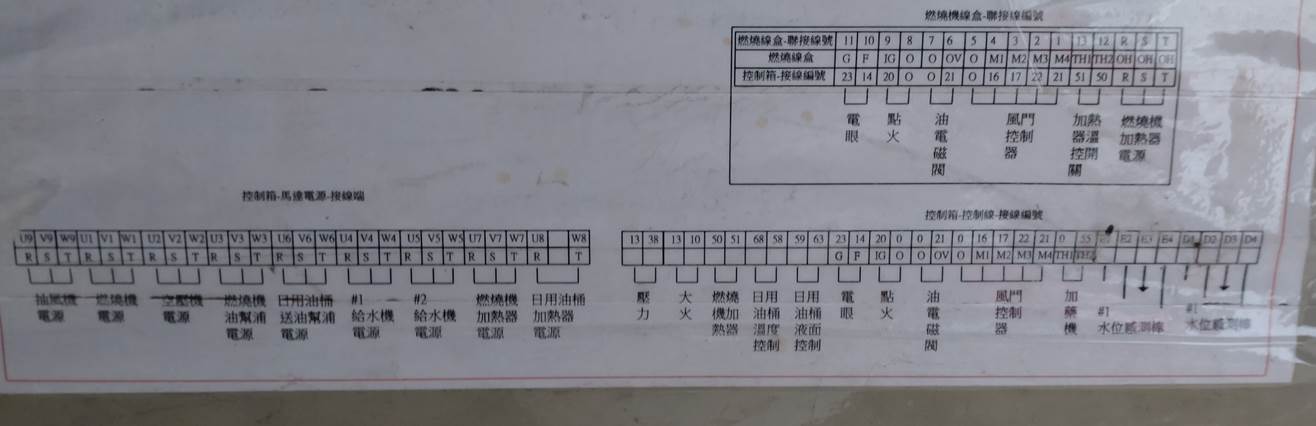

２.控制箱線路圖配線

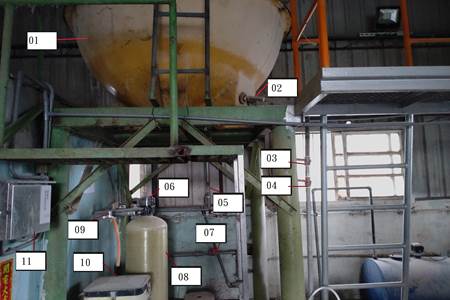

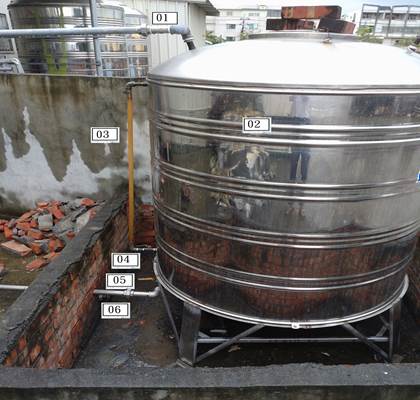

01:水塔

07:無用之止水開關

02:水位進入水管

08:軟水樹脂容器

03:舊式單柄止水開關閥

09:鹽桶加水器

04:新裝單柄止水開關閥

10:鹽桶

05:入水塔管路單柄止水開關閥

11:鍋爐房及軟水機總電源開關

06:軟水機控制系統

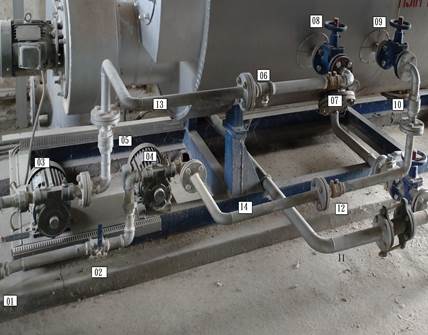

01:一號抽水泵浦止水閥開關

08:一號入鍋爐水路系統旋塞閥開關

02:二號抽水泵浦止水閥開關

09:二號入鍋爐水路系統旋塞閥開關

03:一號抽水泵浦馬達

10:二號後端止水閥

04:二號抽水泵浦馬達

12:二號前端止水閥

05:一號前端逆止閥

13:一號管路

06:保養用接水開關

14:二號管路

07:一號後端逆止閥



開啟流程:

開啟水塔止水閥開關→開啟一號抽水泵浦止水開關→開啟二號抽水泵浦止水開關→開啟一號入鍋爐水路系統旋塞閥開關→開啟二號入鍋爐水路系統旋塞閥開關



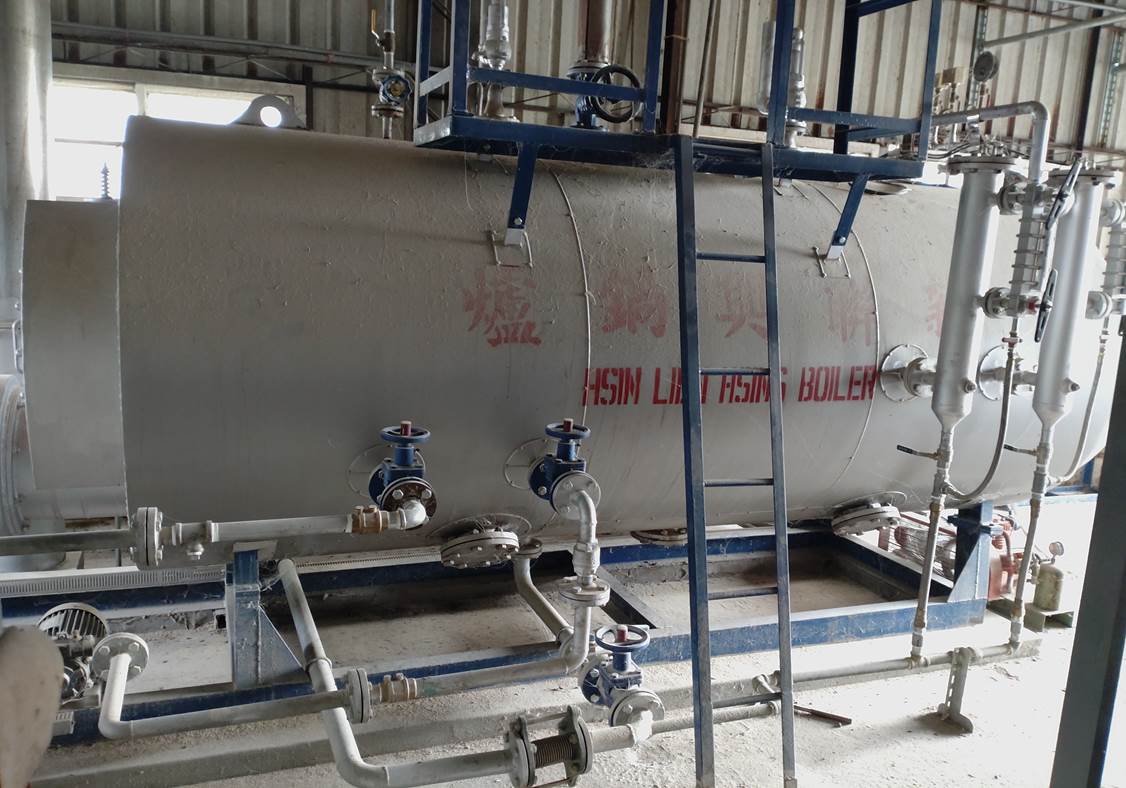

四、鍋爐各部名稱 １.水路系統各部名稱

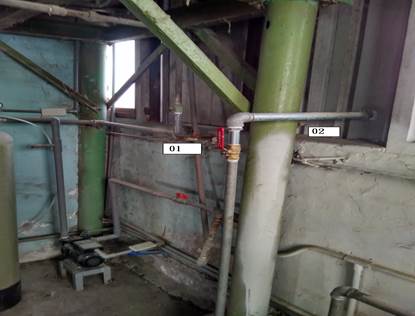

01:入油管路

02:油槽

03:油位計

04:油位計止油開關

05:出油管路止油單柄閥開關

06:出油管路



01:入抽油泵浦管路止油閥開關

02:入抽油泵浦管路



1.水流量計主體結構



２.油路系統各部名稱

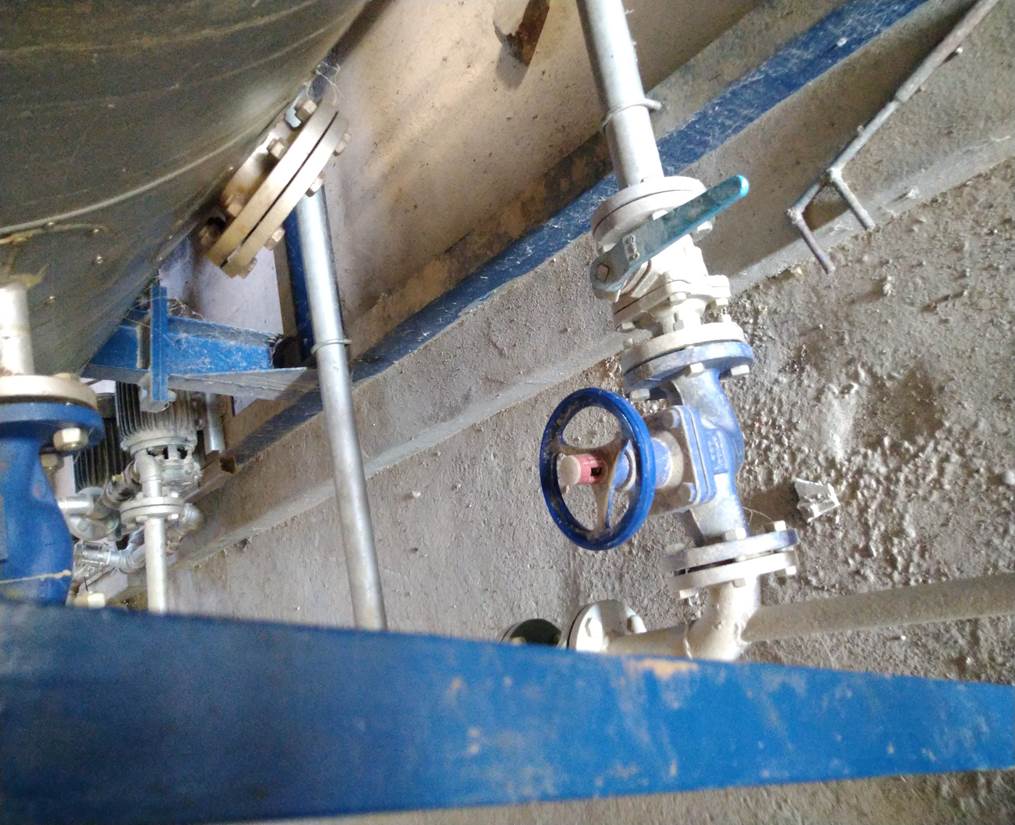

2. 入鍋爐正常出水閥門開關

3. 入水流量計閥門開關

4. 入旁通閥閥門開關

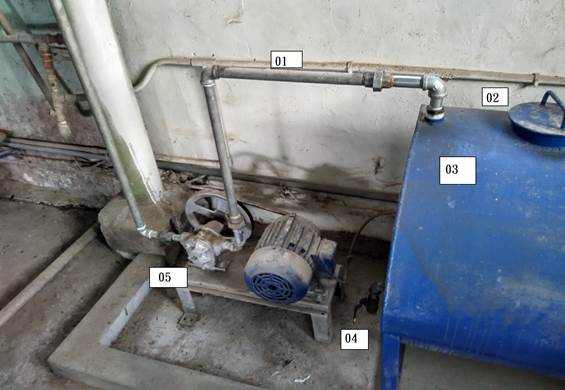

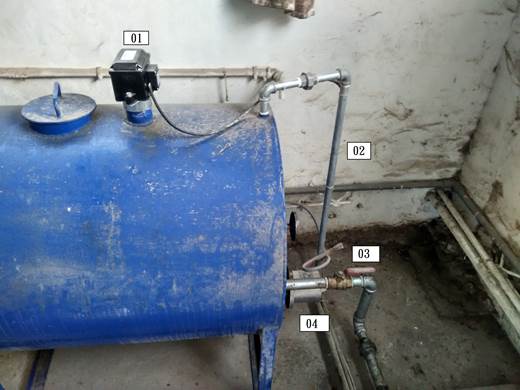

01:入日用油槽管路

02:日用油槽上蓋

03:日用油槽主體

04:日用油槽底部排放閥開關

05:抽油泵浦



01:油位計控制端

02:入鍋爐抽油泵浦管路

03:入鍋爐管路止油閥開關

04:日用油槽加熱器



３.油路系統各部名稱

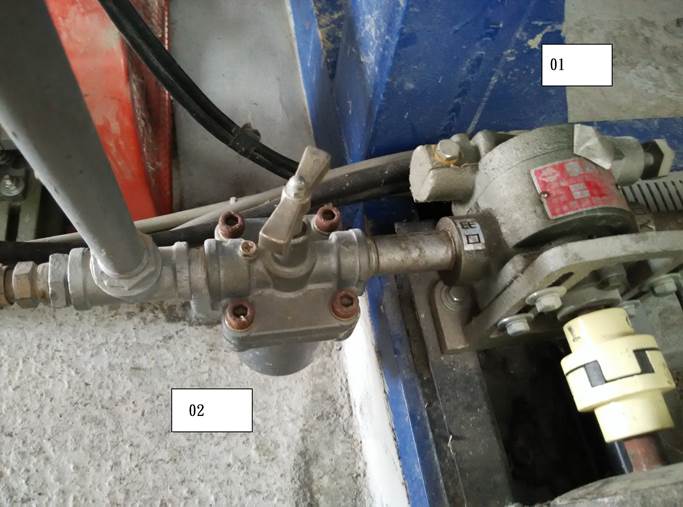

01:入鍋爐燃燒機系統抽油泵浦

02:油濾網

開啟流程:

開啟:入抽油泵浦止油閥開關→日用油槽出油管路止油閥開關



４.油路系統各部名稱

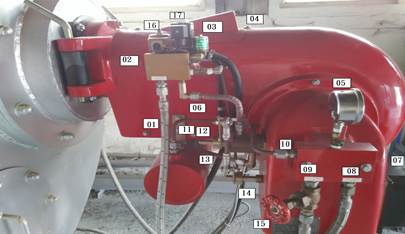

01:空氣風管

02:燃燒機主體

03:瓦斯電磁閥

04:觀火孔

05:燃料壓力錶

06:風壓管

07:風門控制器

08:入油孔

09:回油孔

10:空氣孔

11:加溫出油管

12:風量調節器

13:入霧化噴嘴管

14:油量調節器(桿)

15:油量調壓閥

16:空氣電磁閥

17:油電磁閥

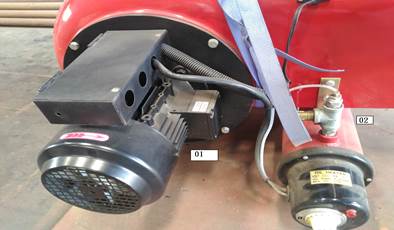

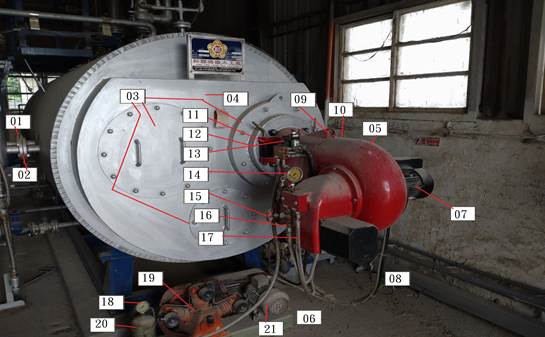

01:送風機馬達

02:油穩溫器





01:電火眼





５.燃燒機系統各部名稱

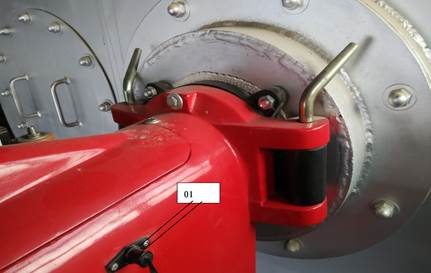

01:點火棒

02:噴油嘴

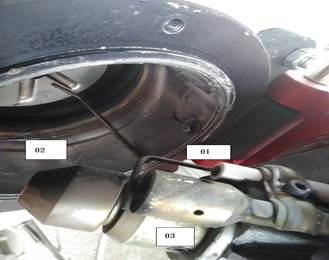

01:點火棒

02:小火噴油嘴

03:大火噴油嘴

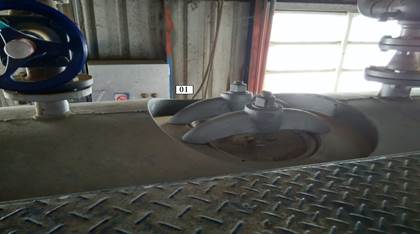

01:風避盤



６.燃燒機系統各部名稱

７.水位計及底部排放系統各部名稱





01:二號水位計電極棒

02:一號水位計上部旋塞閥開關

03:一號水位計觀水位視窗

04:一號水位計下部旋塞閥開關

05:二號水位計上部旋塞閥開關

06:二號水位計下部旋塞閥開關

07:二號水位計觀水位視窗

08:二號水位集水筒

09:一號水位集水筒

10:二號水位計排水閥開關

11:一號水位計排水閥開關

12:二號水位計集水筒排水閥開關

13:一號水位計集水筒排水閥開關

14:一號水位計電極棒



01:底部排放快開閥

02:底部排放慢開閥

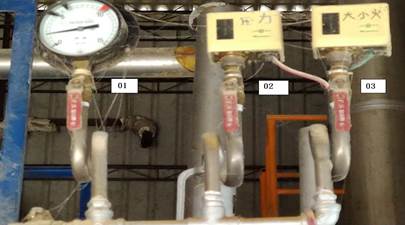

01:鍋爐蒸汽壓力錶

02:鍋爐壓力調節器

03:鍋爐燃燒大小火調節器

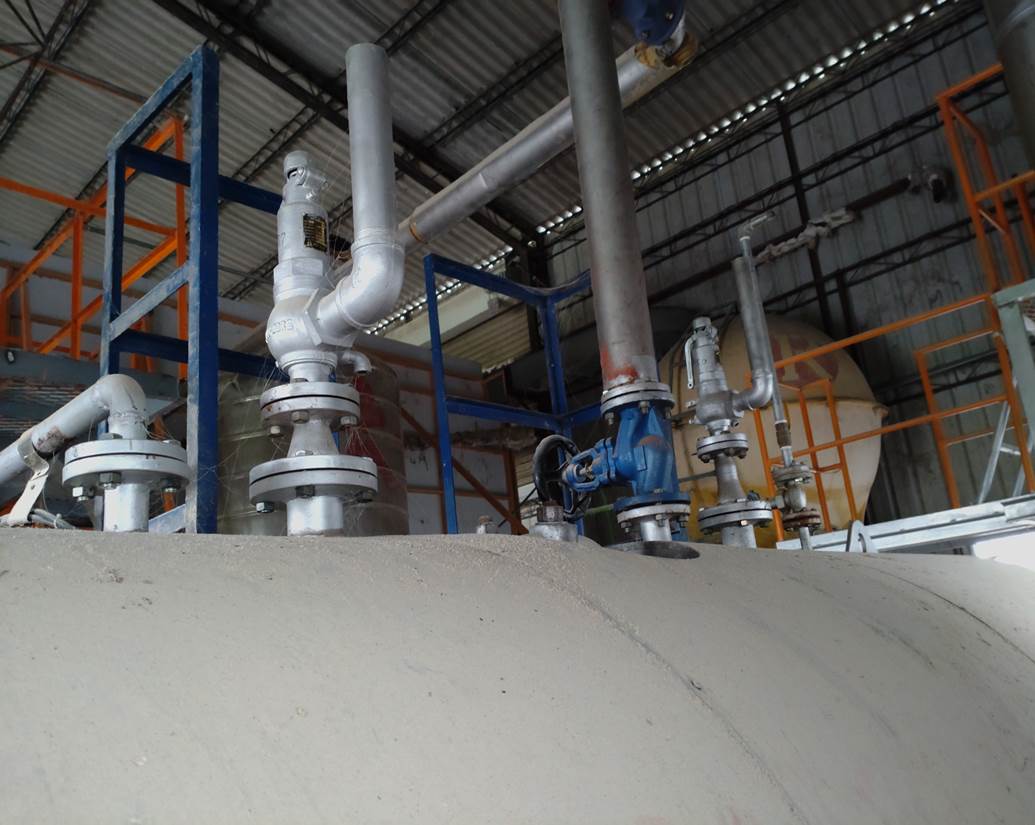

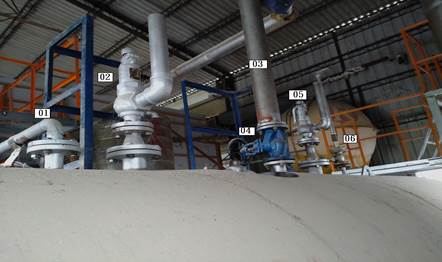

01:水位器出水管

02:前端安全閥

03:主蒸汽排汽管

04:主蒸汽閥

05:後端安全閥

06:空氣排放閥

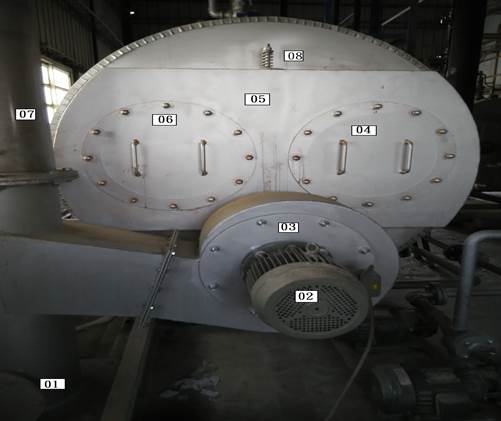

01:人孔蓋



８.調節器系統及人孔蓋和上部各部名稱



01:煙囪清掃孔

02:鼓風機馬達

03:鼓風機固定盤

04:右側火室蓋

05:後火室

06:左側火室蓋

07:煙囪

08:爆發門



01:主體入水位計閥

02:主體入水位計閥

03:前火室蓋

04:前火室

05:燃燒機

06:空壓機

21:空壓機馬達

20:空壓機集氣罐

18:空壓機壓力錶

19:空壓機壓縮缸

備註:鍋爐底部構造.有清掃孔及底部排放孔和支架及支撐架..而不列入進去.



９.後部及前部各部名稱
