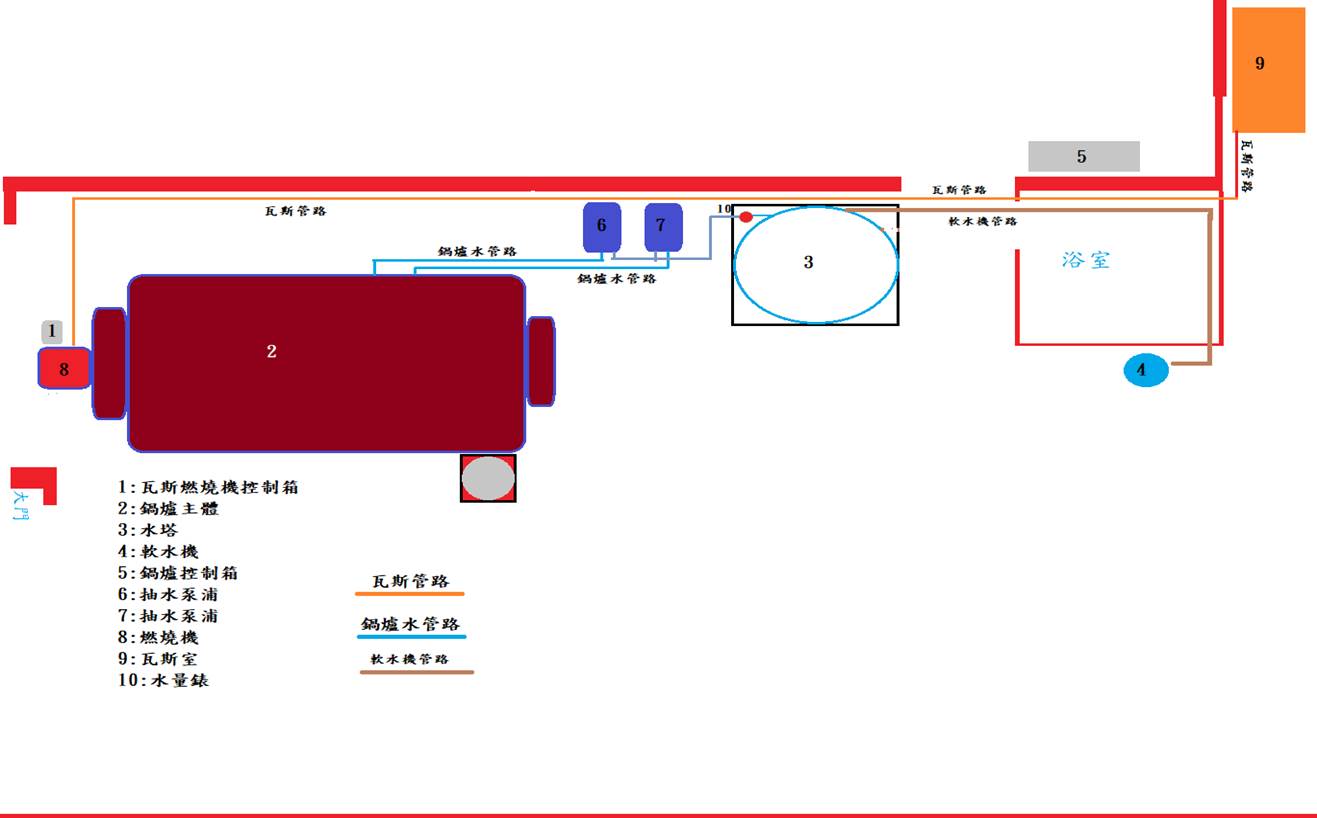

一、柴油鍋爐系統分配圖

農豐實業有限公司-瓦斯鍋爐-操作手冊

１、鍋爐右側主體

２、鍋爐左側主體

二、瓦斯鍋爐各部配件名稱

３、鍋爐後側主體	４、鍋爐前側主體

５、鍋爐上部主體	６、鍋爐底部主體

三、控制箱開關鍵名稱

編號	開關名稱	按鍵種類	編號	開關名稱	按鍵種類	編號	開關名稱	按鍵種類	備註
01	控制箱總電源指示燈	指示燈	02	1 號抽水泵浦指示燈	指示燈	01	電源指示燈	指示燈
03	2 號抽水泵浦指示燈	指示燈	04	缺水警報器指示燈	指示燈	02	風壓正常指示燈	指示燈
05	燃燒機總電源指示燈	指示燈	06	控制箱總電源切入鍵	2P 切入鍵	03	燃燒機切入鍵	2P 切入鍵
07	1 號抽水泵浦切換鍵	3P 切換鍵	08	2 號抽水泵浦切換鍵	3P 切換鍵	04	低燃燒切入鍵	2P 切入鍵
09	缺水警報器切入鍵	2P 切入鍵	10	燃燒機總電源切入鍵	2P 切入鍵	05	高燃燒切入鍵	2P 切入鍵
11	控制箱總電源電磁閥		16	控制箱總電源 NFB		06	熄火指示燈	指示燈
12	1 號抽水泵浦電磁閥		17	1 號抽水泵浦 NFB		07	瓦斯壓力正常指示燈	指示燈
13	2 號抽水泵浦電磁閥		18	2 號抽水泵浦 NFB		08	總電源電磁閥
14	缺水警報器電磁閥		19	缺水警報器 NFB		09	總電源 NFB
15	燃燒機總電源電磁閥		20	燃燒機總電源 NFB		10	電腦控制程式系統

１.控制箱位置標明解說

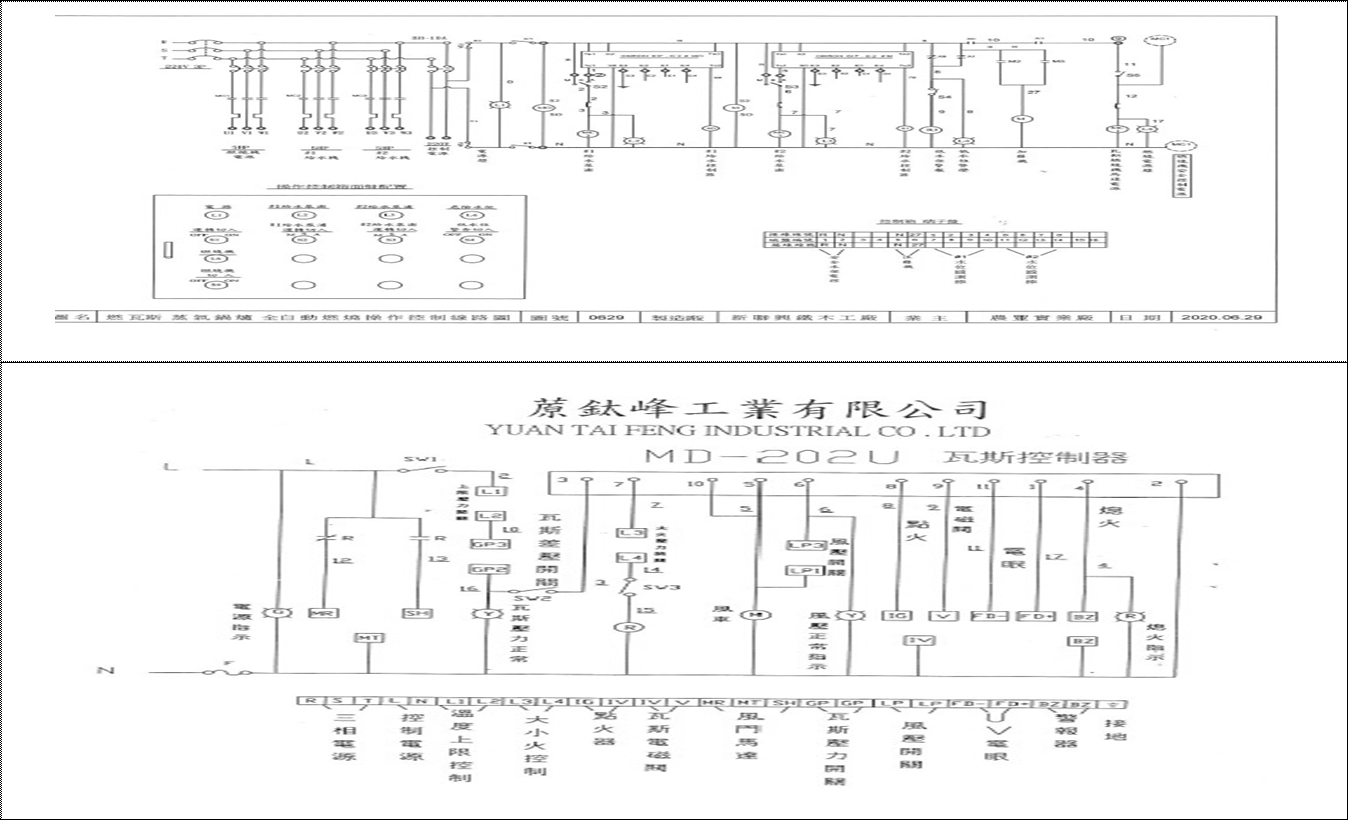

２.控制箱線路圖配線

	01:水塔出水閥門開關 02:水塔出水閥門開關 03:管路

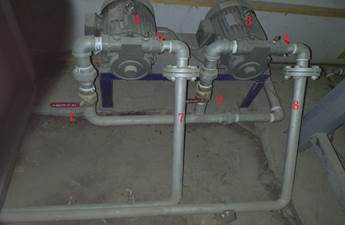

	01:1 號抽水泵浦閥門開關 02:2 號抽水泵浦閥門開關 03:1 號抽水泵浦 04:2 號抽水泵浦 05:管路
開啟流程: 開啟水塔止水閥開關→開啟一號抽水泵浦止水開關→開啟二號抽水泵浦止水開關→開啟一號入鍋爐水路系統旋塞閥開關→開啟二號入鍋爐水路系統旋塞閥開關

四、鍋爐各部名稱 １.水路系統各部名稱

	01:加藥機主體結構 02:回收管路 03:熱水回收入鍋爐閥門開關 04:水塔管路閥門開關 05:注藥閥門管路
	水之流量計 1.水錶主體結構 2:入管閥門開關 3:出管閥門開關 4:旁通閥閥門開關
	1:2 號入爐體之旋塞閥 2:1 號入爐體之旋塞閥 3:2 號後逆止閥 4:2 號前逆止閥 5:1 號後逆止閥 6:1 號前逆止閥

	瓦斯室
	入圖示所示請看圖示

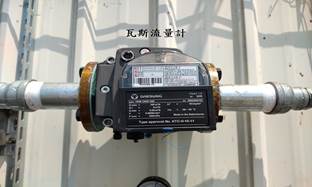

	1.瓦斯流量計

２.油路系統各部名稱

	逆止閥 瓦斯濾網設備

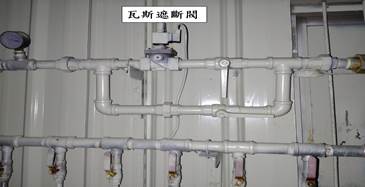

	遮斷閥旁通閥

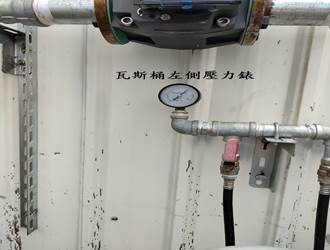

	左側瓦斯使用量壓力錶

３.油路系統各部名稱

	右側瓦斯使用量壓力錶

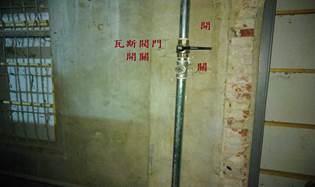

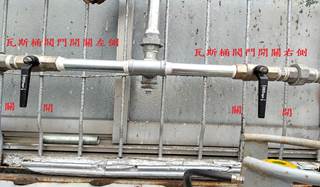

	鍋爐房入燃燒機 1 號閥門開關
	鍋爐房入燃燒機 2 號閥門開關壓力錶

４.油路系統各部名稱

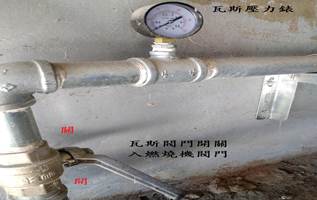

	燃燒機瓦斯壓力錶
	左側為濾網 右側為電磁閥
	濾網 調壓器 伸縮法蘭

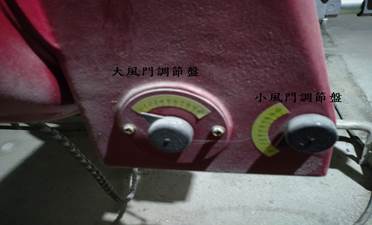

	大火調節盤小火調節盤

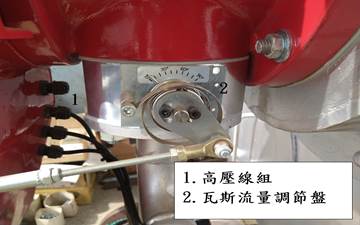

	高壓線組 瓦斯流量調節盤

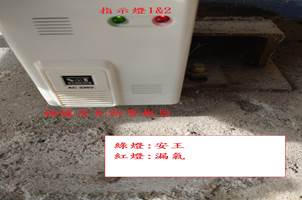

	鍋爐房內之瓦斯警報器

５.燃燒機系統各部名稱

	瓦斯流量調節桿風門調節 風門連桿
	送風機馬達
	電火眼觀火窗

６.燃燒機系統各部名稱

	瓦斯供氣系統 1 濾網 2. 調壓閥 3. 伸縮桿 4. 電磁閥 5. 濾網
	燃燒機右側視圖
	風門調節器電磁閥 濾網 瓦斯管路 燃燒機之瓦斯壓力錶(供氣壓力以此錶之壓力視之)

７.水位計及底部排放系統各部名稱

	01:二號水位計電極棒 02:一號水位計上部旋塞閥開關 03:一號水位計觀水位視窗 04:一號水位計下部旋塞閥開關 05:二號水位計上部旋塞閥開關 06:二號水位計下部旋塞閥開關 07:二號水位計觀水位視窗	08:二號水位集水筒 09:一號水位集水筒 10:二號水位計排水閥開關 11:一號水位計排水閥開關 12:二號水位計集水筒排水閥開關 13:一號水位計集水筒排水閥開關 14:一號水位計電極棒
	01:底部排放快開閥 02:底部排放慢開閥

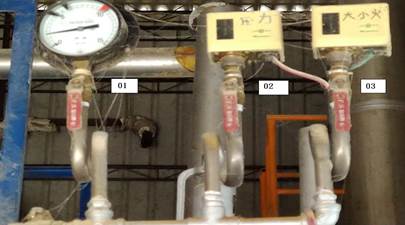

	01:鍋爐蒸汽壓力錶 02:鍋爐壓力調節器 03:鍋爐燃燒大小火調節器

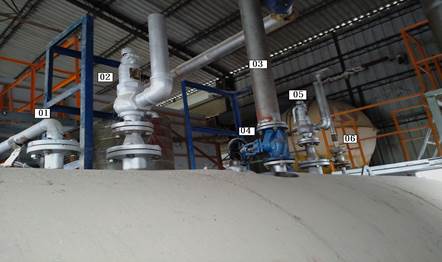

	01:水位器出水管 02:前端安全閥 03:主蒸汽排汽管 04:主蒸汽閥 05:後端安全閥 06:空氣排放閥

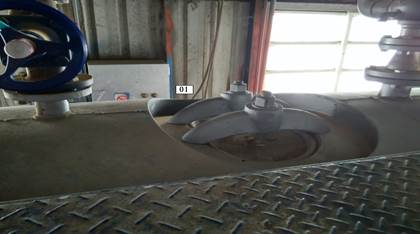

	01:人孔蓋

８.調節器系統及人孔蓋和上部各部名稱

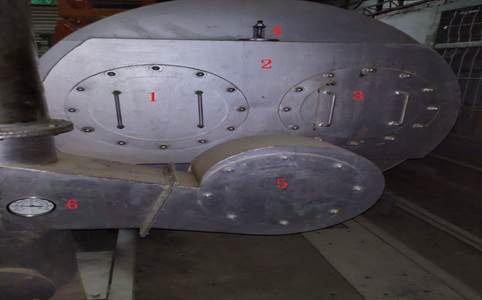

	01:後火室檔板 02:後火室 03:後火室檔板 04:爆發門 05:後火室檔板 06:溫度計

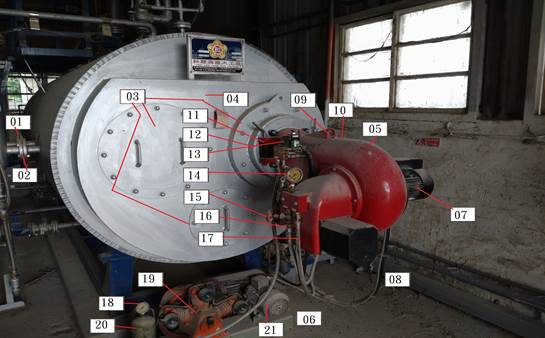

	01:主體入水位計閥 02:主體入水位計閥 03:前火室蓋 04:前火室 05:燃燒機 06:空壓機 21:空壓機馬達 20:空壓機集氣罐 18:空壓機壓力錶 19:空壓機壓縮缸
備註:鍋爐底部構造.有清掃孔及底部排放孔和支架及支撐架..而不列入進去.

９.後部及前部各部名稱
